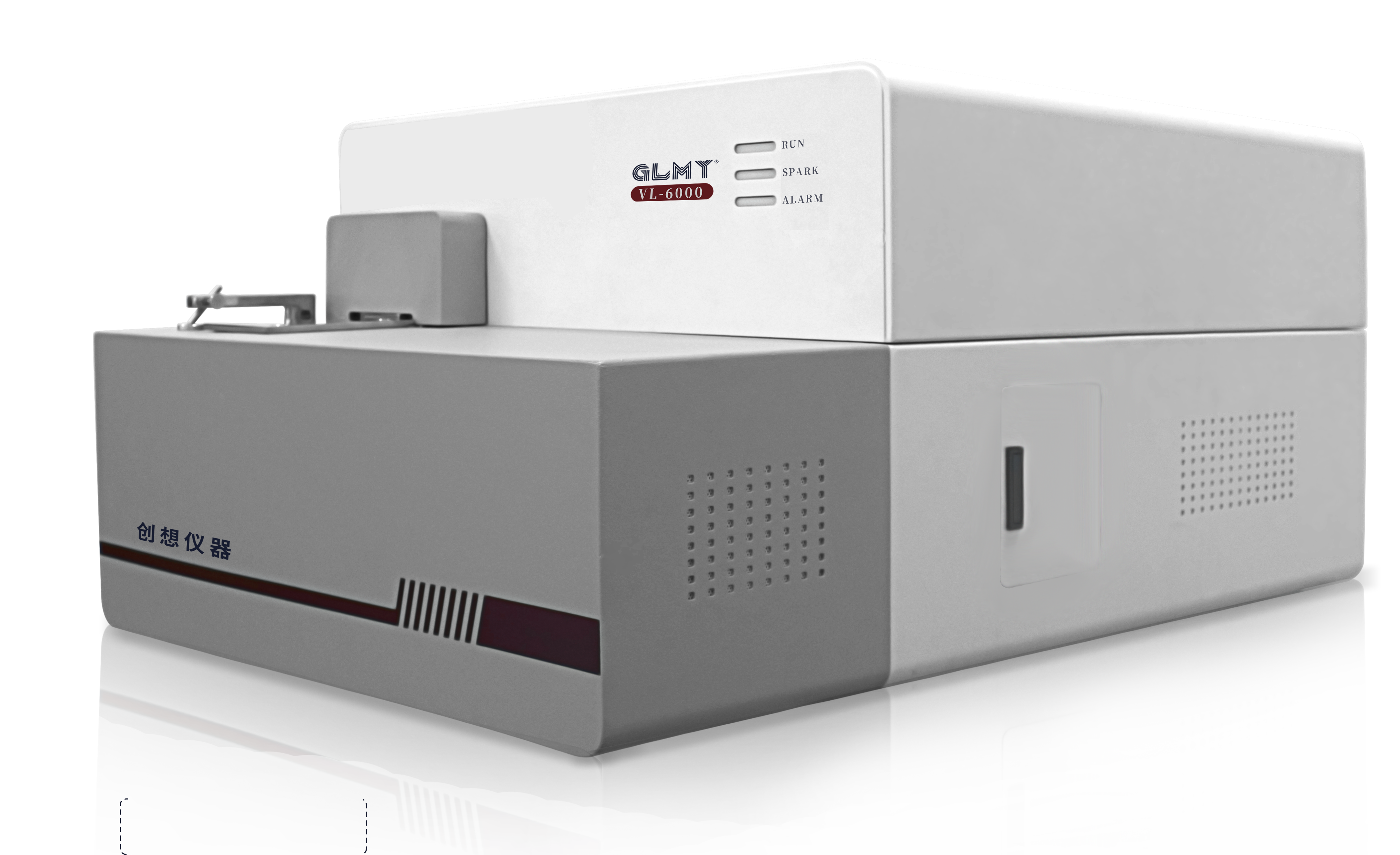

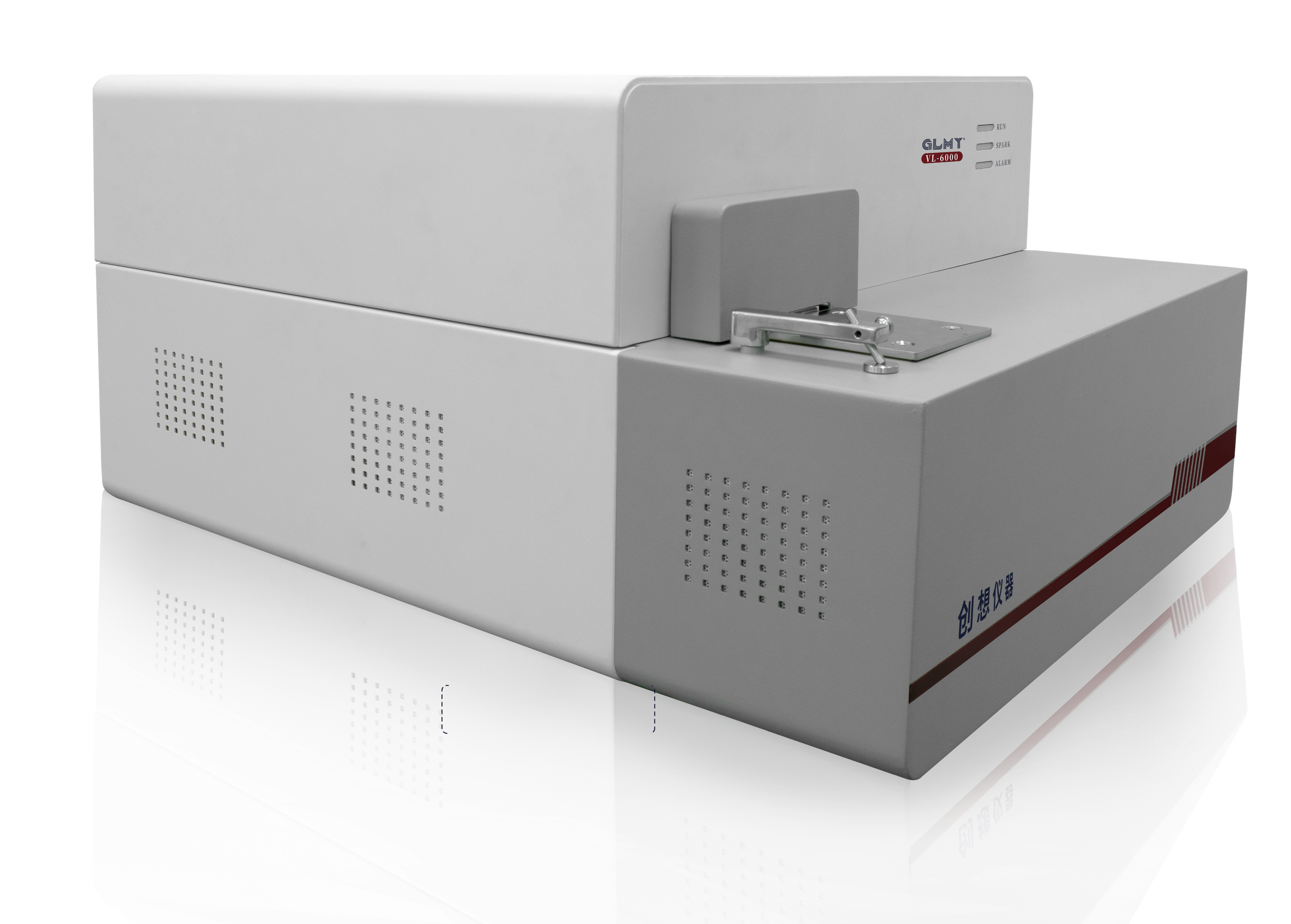

VL-6000光譜儀可應用于固體金屬樣品的元素定量分析及牌號鑒定。光學系統采用檢測器,光譜范圍覆蓋全部典型材料。儀器裝備有開放式氬氣沖洗火花臺設計,適合不同形狀和尺寸的樣品分析。
VL-6000光譜儀可應用于固體金屬樣品的元素定量分析及牌號鑒定。光學系統采用檢測器,光譜范圍覆蓋全部典型材料。儀器裝備有開放式氬氣沖洗火花臺設計,適合不同形狀和尺寸的樣品分析。
一、VL-6000直讀光譜儀憑借其高性能及可靠設計,以及創(chuàng )新光學系統和擴展的波長范圍,可確保對重要元素的準確鑒定和痕量分析,儀器擁有準確的檢出限及優異的長期穩定性;分析結果準確,重現性好。創(chuàng )想儀器運用檢測器與數字讀出技術相結合,使儀器整體設計優于傳統的光電倍增管技術,已逐漸成為金屬制造業,加工業及鑄造業的重要選擇。
二、VL-6000直讀光譜儀采用了全新的光學系統設計,其中結合了帶優化像素分辨率的固態檢測器技術,新的光柵分光技術,代表了數碼時代的直讀光譜技術。真空分光系統由于采用多塊線陣作為檢測器,具有高達2400x8條像素,實現分析波段內的全譜接收。各個元素分別采用多條譜線分析,綜合輸出,動態范圍大,結果準確。放置的探測器滿足分析波段內的所有譜線接收無一遺漏,實現同一元素多條譜線同時測定,自動選擇輸出。針對等離子態光譜信號的觀測特點,為了獲取好的的觀測角度以獲得分析數據,創(chuàng )想儀器將光室進行了特定角度的傾斜放置。VL-6000通過在直接光路入射窗口上應用特殊材料,使儀器能夠自如的進行超低紫外波段(VUV)光譜信號的分析。
三、VL-6000光譜儀采用了全新的真空光室系統設計,與傳統的充氬式光室系統相比,其優勢是巨大的。首先在儀器非工作狀態下不需要實時的對光室進行氬氣吹掃,大大降低了氬氣的使用量,節約了客戶的使用成本。其次創(chuàng )想儀器的真空光學系統保證了儀器在冷啟動(關機重啟)狀態下30分鐘即可達到穩定工作狀態,而傳統的充氬式光室系統需要1-2小時才能達到穩定的工作狀態。VL-6000由于需要探測超低紫外波段光譜信號,因此一個設計優異并且性能穩定的真空系統十分重要的。VL-6000上加載的真空系統通過新一代的真空泵進行工作,同時配有安全電磁閥,大限度地保證真空系統的安全性。VL-6000的真空系統可根據客戶指定加載真空度。通過工作軟件數字顯示出來,實時了解真空光室的工作狀態。
四、VL-6000光譜儀在每次激發時,光學系統自動進行譜線掃描,確保接收的正確性,免除繁瑣的波峰掃描工作。全譜技術自動描跡調整光路,激發樣品時,儀器自動識別每塊檢測器上的特定譜線,與原存儲線進行對比,確定漂移位置,找出分析線當前的像素位置進行測定。消除因溫度、氣壓、震動等變化而產生的光譜漂移;而傳統使用光電倍增管技術的光譜需進行手動進精細調節,技術要求很高。全譜技術自動快速尋址,避免了費事費力的手動操作,也避免了人為誤差。
五、VL-6000光譜儀采用全譜直讀(TSA)技術,儀器可以非常方便增加譜線,增加基體,在不添加硬件設施的情況下,即可實現多基體分析??蛻?hù)可以在使用過程中根據實際需要在儀器上增加分析的基體及元素種類,這些工作可以在用戶現場方便完成。相比同類采用PMT技術的光譜儀,則需要大范圍改動硬件,同時由于初始儀器的配置限制,可能無法添加客戶要求的基體或元素。
六、VL-6000光譜儀的火花臺進行了全新的設計,除保留了傳統火花臺的優勢外,針對新的應用需求作了相應的優化?;鸹ㄅ_采取了密封式設計,整個火花臺的結構堅固,在儀器持續使用高溫火花激發的情況下保持火花臺結構的穩定。VL-6000光譜儀的火花臺通過結構設計上的變化改進了氬氣流的噴射方向,大大減少了火花激發殘留物在火花臺上的殘留,同時使火花臺的清潔和維護也變得更為簡單。VL-6000光譜儀保留了開放式樣品臺的設計,使樣品的放置及分更更加簡便,樣品處理也比傳統光譜更加簡單。除電極間隙外,無特別調整要求。
七、VL-6000光譜儀采用了獨特的噴射電極技術(JET STREAM)。在激發狀態下,電極周?chē)鷷?huì )形成氬氣噴射氣流,這種技術會(huì )帶來更準確的結果。激發點周?chē)臍鍤饬鞅WC了激發過程不受外界干擾。節省了氬氣的使用,降低了客戶的使用成本。樣品臺無須密封,線材等小樣品也可以非常方便的借助適配器進行分析。抽拉式前罩,使激發臺的清理維護更加方便。
八、VL-6000光譜儀的入射光路設計十分簡潔。通過將入射光路與真空系統直接連接,兩道透鏡使入射窗口保真空和灰塵防護獨立分開,維護清洗變得非常方便,客戶可以在日常工作中自行進行操作;相比同類產品,入射窗口通常與光學系統設計結構復雜,使得入射窗口的清理需要專業人員進行操作,操作不當還可能引起真空系統受損。
九、VL-6000光譜儀采用了同步實時數字讀出技術,與傳統的順序讀出技術相比,分析時間和數據的穩定性都會(huì )大大提高。VL-6000光譜儀采用了全數字等離子火花光源技術。所有的激發參數可通過用戶界面由用戶根據實際需求自定義進行設置。VL-6000光譜儀將電路系統與光學系統進行了完全的分離,將電路系統統一置于儀器光室的外部分,這樣的設計使儀器的散熱功能大大提升,同時使儀器的后續維護也十分便捷。
十、VL-6000光譜儀的操作軟件十分簡單易學,全中文或英文菜單。沒有任何光譜儀器知識背景的操作人員只需簡單培訓,就可進行儀器的使用。同時儀器的設計處處體現了以人為本的設計理念,使儀器的使用和維護處處體現人性化的關懷。
光譜儀光學系統
● 帕邢-龍格結構,羅蘭圓光學系統
● 探測器:CCD/CMOS
● 光室溫度:自動控制恒溫:34℃±0.5℃
● 外部入射窗口,方便清洗及更換
● 漂移校正功能-得益于自動尋峰功能(準確度達到0.1像素)
數字等離子發生器
● 全數字等離子火花光源技術
● 得益于緊湊的設計和半導體控制技術
● 高能預燃技術(HEPS)
● 激發參數可通過用戶界面由用戶根據實際需求自定義進行設置
● 頻率100–1000Hz
● 電流1-80A
優化的樣品臺
● 開放式樣品臺設計,滿足大樣品測試要求
● 4mm樣品臺分析間隙
● “噴射電極”技術輕松應對小樣品及復雜幾何形狀樣品
● 低氬氣消耗,無須待機流量
● 定制異性樣品適配器
● 不同基體無須更換火花臺
● 優化的雜質排出系統
● 牢固的銅制樣品臺散熱效果好
