氧氮氫分析儀的特點:

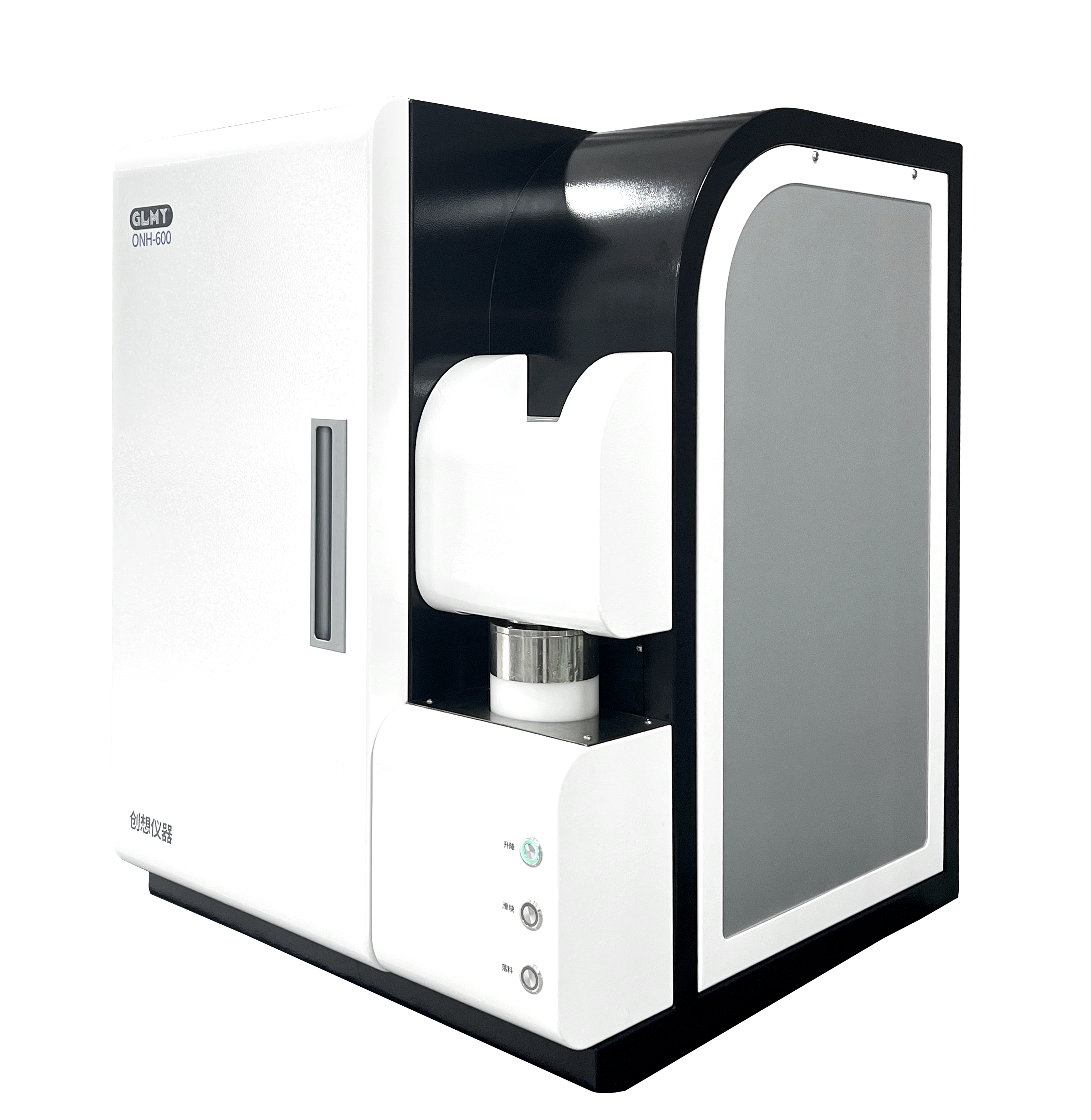

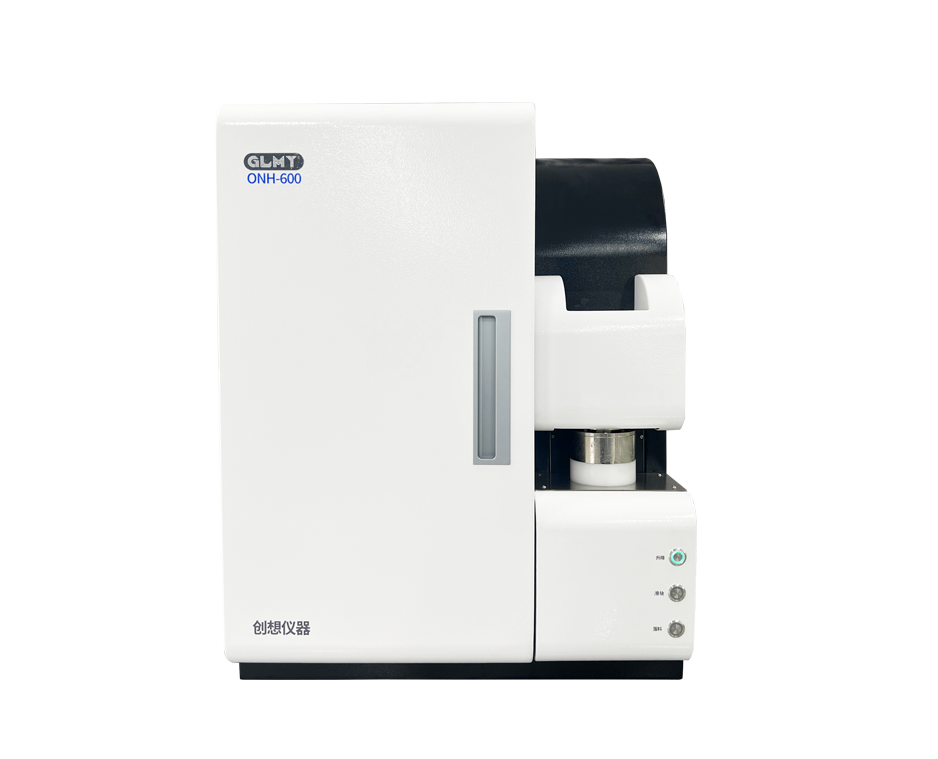

整機結構
整機采用模塊一體化設計,脈沖電極爐、氣路系統、電路系統、檢測系統四個獨立模塊集成為一體的落地式主機,外形簡潔大方。具有自動調零及高低量程自動切換功能。采用通用的64位計算機實現對整機的控制,主機內采用32位嵌入式ARM微機控制,24位高精度數據采集系統,達到對高控制精度和速度的要求。
電極爐系統
脈沖電極爐加熱溫度高,采用程序控制功率,可提供恒功率升溫、斜率升溫、分段升溫等多種程序升溫方式,提高分析精度,適合于從鋁合金等低熔點材料到鎢合金等高熔點材料的快速分析。電極適用多種型號坩堝,根據不同樣品的釋放情況,可選用包括套坩堝、高溫坩堝在內的多種坩堝,有效降低用戶使用成本。
電極冷卻采用單循環的獨立冷卻系統,可直接外接循環水或外水冷裝置,具有冷卻效果好且可靠性高的特點。
氣路系統
整機由于采用一體化落地式設計,空間開闊,氣路系統連接路線大大減少,整機氣路系統更加簡潔可靠。
氣路部件包括電磁閥、氣缸、氣路管、氣路接頭全部采用進口元件(電磁閥壽命可達百萬次以上)。特有的三軸導向氣缸能保證電極的平穩升降,確保石墨坩堝和上電極的良好接觸,同時保證石墨坩堝的均勻受力,利于長時間高溫加熱。帶有氣幕保護的自動落料爐頭、自動空氣吹掃機構,有效保障了氧元素的分析精度。
爐頭為分體結構,上下電極易拆卸,更換方便,而且下電極均采用高溫合金材料, 使用壽命長,使用成本低,避免了采用整體爐頭,更換電極需要專業技術人員操作的麻煩。
污染物從爐頂排出,不進入系統 ,操作方便,對系統密封要求不高。
進樣裝置簡單,且可自動進樣,便于出現異常故障時的維護清理。
采用的電子微流量傳感器進行高精度流量控制,將分析氣流變化對分析帶來的影響降到了最低。
電路系統
電路系統采用大規模集成電路板,供電均采用固態電源模塊,電源模塊帶短路保護功能,耐電流沖擊,抗干擾能力強,防塵,簡潔可靠;
檢測系統
分析方法:
氧:紅外吸收法,氮:熱導法,氫:紅外吸收法(或熱導法)
采用紅外測氫技術,可以避免熱導測氫法固有的不能同時檢測氮的弱點,真正實現了同時檢測氧氮氫三個元素,而且可以使用高溫催化劑而無需采用昂貴的常溫催化劑,使用成本低。
紅外檢測器:
集成固態紅外傳感器測定氧、氫,多種量程的紅外檢測池可選。紅外光源選用高效、長壽命的貴金屬微型紅外發光體及鍍金金屬反射鏡;調制系統使用單片機控制的高精度步進電機,保證調制頻率的長期穩定,結合國際先進水平的的窄帶濾光片以及高精度A/D采樣卡,使整機具備極高的檢測靈敏度,可有效檢測ppm級的氧含量和ppb級的氫含量。儀器還使用了先進的溫度補償型半導體檢測器,減少儀器受外界影響, 穩定基線信號。
熱導檢測器:
采用高靈敏度熱導檢測池,池電流連續可調,從而保證了設備在量程范 圍的各個階段都有優秀的靈敏度和線性度,結合高精度放大器以及24位A/D 采樣卡等硬件保證了從超低含量到高含量大量程測氮、氫的準確度。檢測系統采用低漂移,高精度,大量程,高靈敏度熱導檢測器故障率低,可靠性強, 穩定性好。
