光電直讀光譜儀為發射光譜儀,它采用的原理是原子發射光譜學的分析原理。樣品經過電弧或火花放電激發成原子蒸汽,蒸汽中的原子或離子會(huì )產生發射光譜,這些光譜經由光導纖維進入光譜儀分光室色散成各光譜波段,根據每個元素發射波長范圍,通過光電管測量每個元素的最佳譜線,每種元素發射光譜譜線強度正比于樣品中該元素含量,通過內部預制校正曲線可以測定含量,直接以百分比濃度顯示。
目前國內外的光電直讀光譜儀,基本可按照功能分為4個模塊,即:
1、激發系統:任務是通過各種方式使固態樣品充分原子化,并放出各元素的發射光譜光。
2、光學系統:對激發系統產生出的復雜光信號進行處理(整理、分離、篩選、捕捉)。
3、測控系統:測量代表各元素的特征譜線強度,通過各種手段,將譜線的光強信號轉化為電腦能夠識別的數字電信號??刂普麄€(gè)儀器正常運作
4、計算機中的軟件數據處理系統:對電腦接收到的各通道的光強數據,進行各種算法運算,得到穩定,準確的樣品含量。

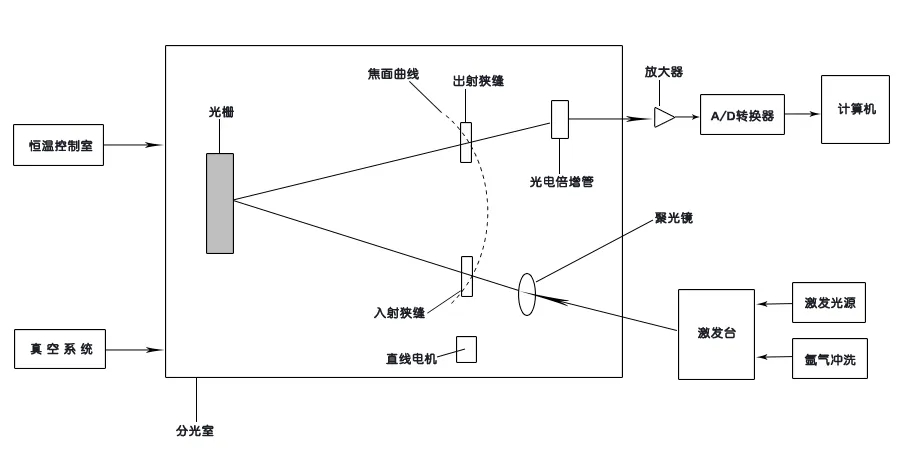

直讀光譜儀原理圖
